PPTC（正溫度系數熱敏電阻，俗稱自恢復保險絲）的動作時間和環境溫度及電流的特性曲線呈現出非線性關系。

在正常工作條件下，隨著環境溫度的升高，PPTC的電阻會相應降低，從而使得電流增加。但當異常電流通過PPTC時，產生的熱量會導致高分子基體材料膨脹，包裹在高分子基體材料外的導電微粒會分開從而切斷PPTC的導電通道，使PPTC電阻上升，從而減小異常過電流。

隨著溫度的升高，PPTC電阻阻值將不斷上升，異常過電流也隨之減小，而PPTC動作時間會延長。這是因?yàn)楦邷厥沟?/span>PPTC高分子基體材料膨脹，包裹在高分子基體材料外的導電微粒會分開，導電通道被切斷，PPTC電阻上升。

反之，當異常過電流消失后，PPTC高分子基體材料收縮至原來的形狀重新將導電微粒聯結起來，導電通道恢復，PPTC電阻又恢復到原來的低阻狀態。

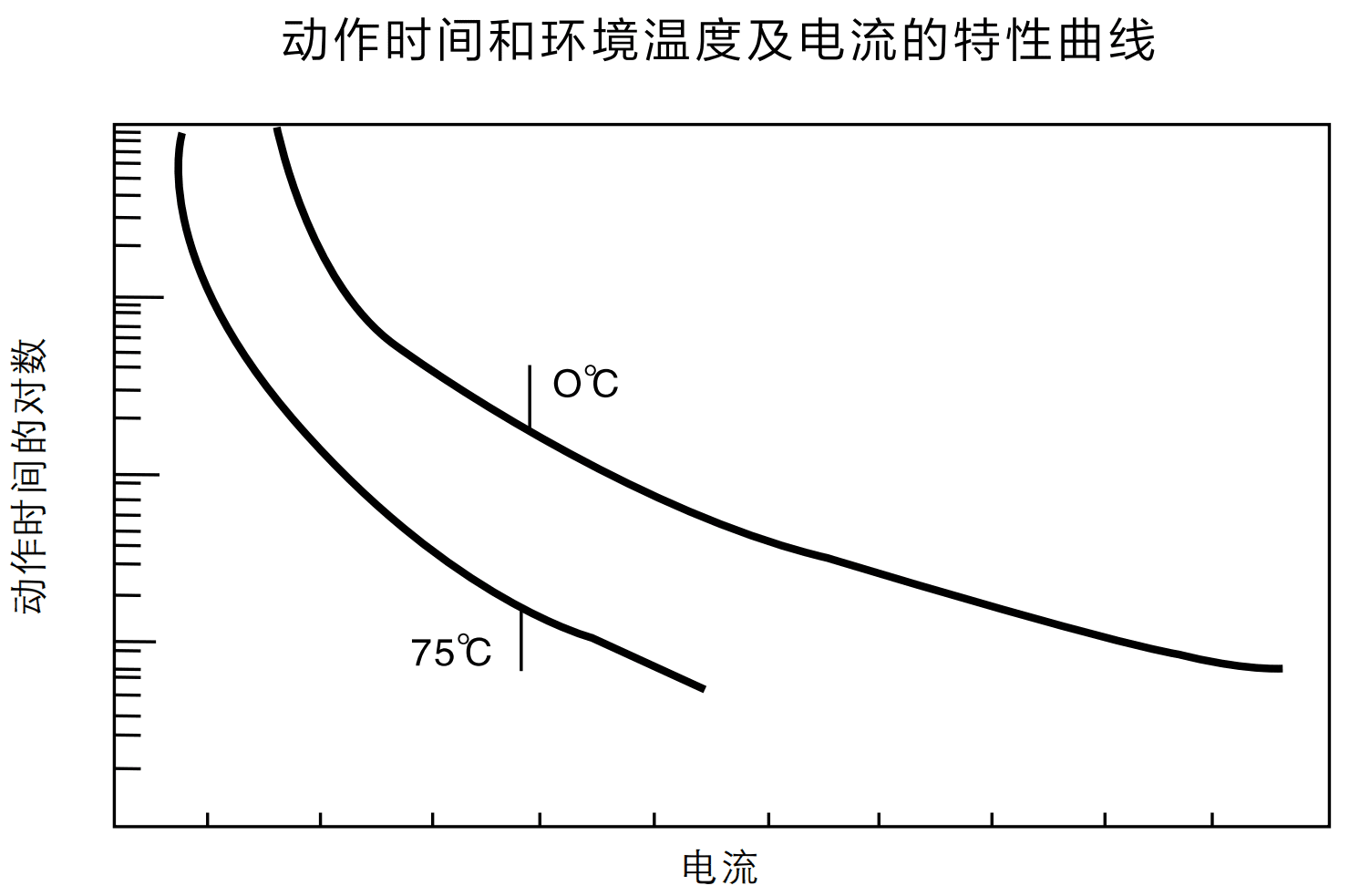

下圖顯示了PPTC自恢復保險絲在0°C和75°C靜止空氣中的一對典型工作曲線。 曲線不同是因?yàn)槭乖?dòng)作所需的熱量來自I2 R加熱和環境。在75°C時，來自環境的熱量輸入遠大于在 0°C 時的熱量輸入，因此使元件動作所需的額外I2 R相應減少，從而在相同的動作時間內產生較低的動作電流（或在相同的動作電流下更快動作）。
